NEW NEW HyEndFed 8 Band 10-12-15-17-20(30)40-80

door in PD2RKG and tagged , , , | 8 reacties

HyEndFed 8 Band 10-12-15-17-20(30)40-80

Deze gaan we natuurlijk weer even testen in het veld.
De kerstvakantie geeft daar mooi ruimte voor.
Zie hieronder de spec:

HyEndFed 8 band antenne voor 80,40 (30) 20,17, 15,12 en 10 meter.
Max. Power : 200 Watt PEP.
Lengte : 40 meter.
Behuizing : Polycarbonaat IP67, 100% UV bestendig.
SO239 Connector /N-connector: Verzilverd.
Alle bevestigingsmaterialen zijn van RVS.
Alleen op de 30 meterband is in de meeste gevallen een antenne tuner nodig.
Drukstabilisator ter voorkoming van condensvorming.
Deze drukstabilisator zorgt ervoor dat de druk in de behuizing hetzelfde blijft als de druk buiten de behuizing.
Door deze plug aan te brengen ontstaat er geen condensvorming in de behuizing.

Deze VSWR metingen zijn gedaan in het vrije veld op een hoogte van 10 meter horizontaal.
Gebruikte coaxkabel : RG213 met een lengte van 12 meter.
Meetinstrument : RigExpert AA-600.

SEE THE WEB SITE FOR MORE INFO

(600 Watt versie word ook nog gemaakt)

Deze slideshow vereist JavaScript.

Test met de Hy End Fed nieuw model 3 bander

door in PD2RKG, Rene, TSS and tagged , , , , , , , , | Een reactie plaatsen

Vandaag aan het testen geweest met de 20 meter versie van de HyEndCompany. En dat werkt echt super. Leuke verbindingen gemaakt tot Japan aan toe. JA1HOX kwam als een kanon binnen. En in de pile up kwam ik na 2 keer een roepje bij hem door de pile up. Leuke qso en dat bewijs maar weer dat het werkt. Op 40 meter waren er al diverse verbindingen geweest. Dus de 20 meter was vandaag aan de beurt. Ik ga nog even draaien op de band. Maar de drie bander proto type werkt naar verwachting.

hyendlogo

Hy end Fed retour in Den Haag

door in PD2RKG and tagged , , , , , , , | Een reactie plaatsen

Vandaag de QRO end fed retour gehad. Ik gebruik deze portable en hij is hiervoor ge-update door Ron en Rob. Andere connector erop, en de spoel is gefixeerd. In Belgie zullen we hem weer ophangen een gebruiken. Het leuke is dat deze QRO end fed een zusje heeft gekregen. Ja kijk maar eens goed. De QRP versie. Voor de banden 10, 20 en 40 meter. Met Maximaal 25 watt. Echt leuk voor aan de FT-817. Dit gaan we dan ook zeker snel proberen.

Rob, Ron bedankt voor deze geweldige service en gezinsuitbreiding ha ha.

Deze slideshow vereist JavaScript.

DX pedition Virton Belgie ON/PD2RKG ON/PD4W QRV

door in Caravan shack, PD2RKG, PD4W and tagged , , , , , , , , , | Een reactie plaatsen

Virton is een plaats en gemeente in de Belgische provincie Luxemburg. Virton ligt in Belgisch-Lotharingen en de Gaumestreek en is het zuidelijkst gelegen stadje van België. Ook in 2013 zullen we actief zijn vanaf deze locatie. 20 november zullen we vroeg in de ochtend afreizen. We gaan met de caravan op pad, en zetten deze neer naast deze mooie hut. Van alle luxe voorzien. De locatie ligt op een hoogte van  ongeveer 260 meter. Zeer mooi voor de 14 elements J-beam voor 2 meter en de spiderbeam voor 10, 15 en 20. Voor 40 meter natuurlijk de Hy end Fed van Rob en Ron.

Mogelijk hebben we ook nog een mistery gast……….

hut virton  Zie je het al voor je met de TSS naast de hut……..

camping colline de rabais









Zo houd de oren open en check het webblog nog een keer voor meer informatie.



Groet Rene PD2RKG / Willem PD4W managers from the TSS

The Sleur Shack

More info http://www.facebook.com/dutch.tss



40 meter QRO hy end fed

door in PD2RKG and tagged , , , | Een reactie plaatsen

Van de week is de QRO portable hy end fed opgestuurd naar Rob en Ron. Ze gaan deze modificeren voor het portable gebruik. De spoel gaat meer gefixeerd worden. Verder zal de pl connector vervangen worden door een N connector. Sta alweer gereed om hem in het veld te testen. Dat zal waarschijnlijk in november zijn vanuit België. Als ik foto’s heb zal ik wat plaatsen van deze geweldige kwaliteit antennes van de hy end fed company.
Verder gaan we de qrp antenne testen vanuit België. Wordt daar in november weer een paar mooie veld dagen. Nog even terug komen op de QRO 40 meter monobander. Vanaf het havenhoofd onder de call PA25SCH hebben we zeer veel extreme s rapporten gehad. Vermogen was 400 watt uit 3 x 572B Deze stonden gewoon rustig bij te pruttelen. Iedereen nog bedank voor deze rapporten.

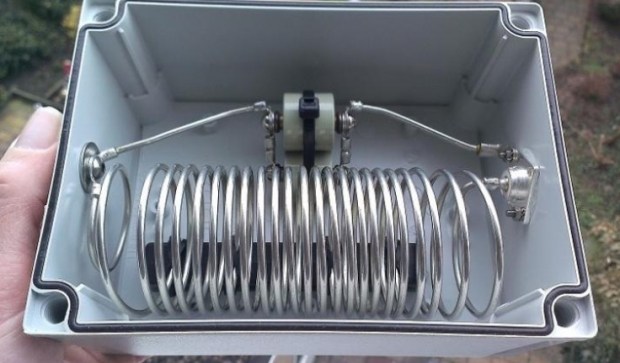

Het LC netwerk van deze monobander heeft zeer weinig verlies.

Hy end Fed antenne test in EA3

door in EA/PD2RKG, PD2RKG and tagged , , , | Een reactie plaatsen

We hebben diverse testen gedaan met de antenne van de hy end company. Een zeer goede antenne die zeer goed afgewerkt is. Alles ziet er tip top uit. We hebben hem hier in EA3 horizontaal hangen. Tussen de 6 à 8 meter van de grond. Vswr is goed. En ook het ontvangst is perfect. Vanavond diverse stations gewerkt. Ging allemaal prima. Ik heb wel een klein probleempje die in mijn popmeter van de vswr meter zit. Daardoor gaat deze in alarm. Maar dat heeft niets met deze test te maken. Voor de liefhebbers zet ik er ook nog een foto bij. Ik ben in ieder geval weer zeer te spreken over deze versie. Nog wat aanpassen voor het portable gebruik. Maar dat gaat goed komen.
Iedereen tot horens op de band.
73’s EA3/PD2RKG and PD4W

En deze spray heb je niet nodig bij deze antenne 🙂 lol

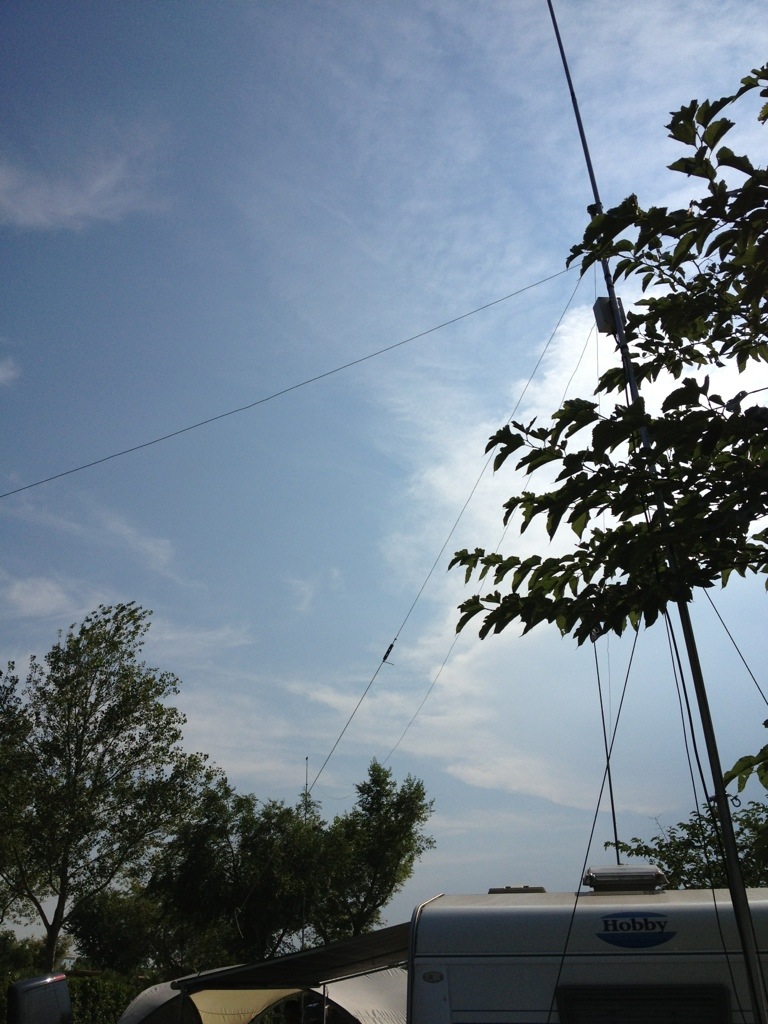

Foto op locatie van de hy end fed met lc match

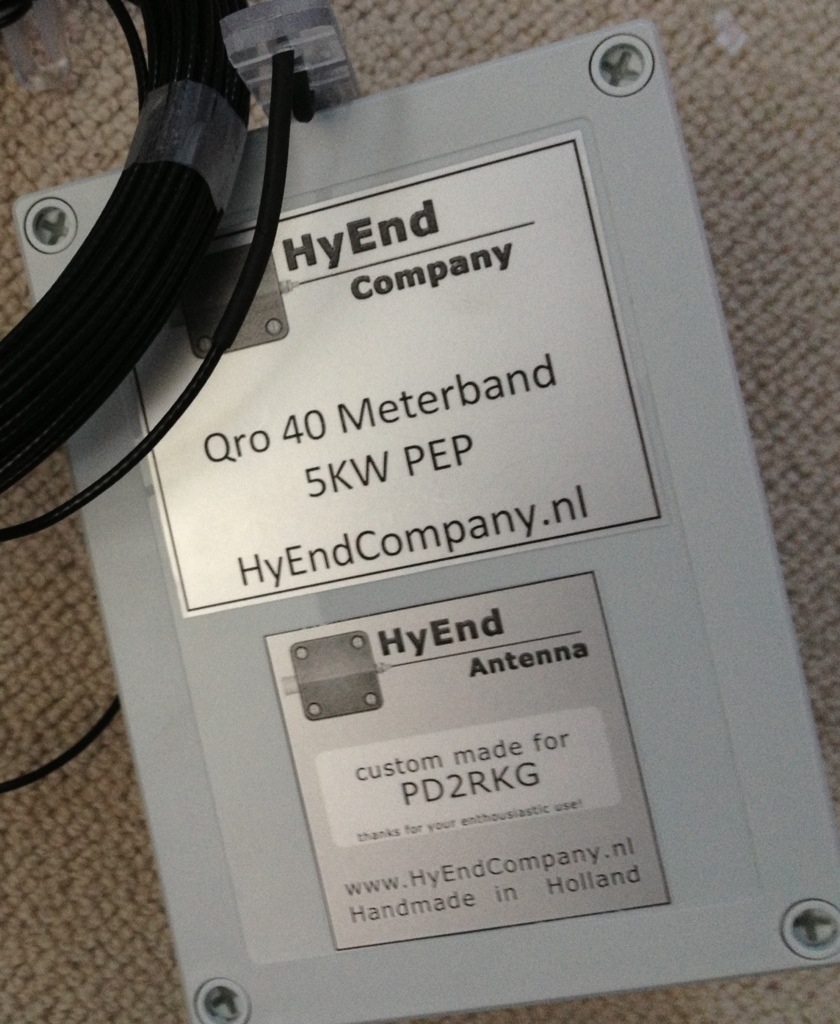

40 Meter QRO antenne van de Hyendfed company test

door in PD2RKG and tagged , , , , , | 5 reacties

De antenne van de Hy End Fed company van de week binnen gehad en gisteravond en vandaag wat testjes gedaan hier op de camping. Hij werkt prima en nog beter is dat het Vswr echt helemaal super is. Ik ben er weer blij mee. En we zullen deze antenne zeker veel gaan gebruiken. Ook met gewoon de 25 watt werkt hij top. De LC kring werkt volgens opgave.

Rob en Ron bedankt voor deze Event Antenne. Nu ga ik nog een mooi transport kistje maken en dan komt het helemaal goed.

Deze slideshow vereist JavaScript.

Qro in Spanje met de Hy End Fed

door in EA/PD2RKG, PD2RKG and tagged , , , , , , , | Een reactie plaatsen

Vandaag contact gehad met Rob EKE. We gaan de QRO 40 meter Hy End Fed testen. Waarom deze antenne. In Spanje hebben we vergunning gehad voor QRO vermogen. We wilden dus ook wel eens een Hy End Fed testen met meer als 25 Watt. Verder zullen we hem ook gaan gebruiken met PA25SCH. Natuurlijk zoals u van mij en Willem gewent bent zullen we deze antenne testen en daar over schrijven.
Over een paar weken kunt u daar hierover lezen.

Frequency: 7 MHz band
2.0:1 VSWR bandwidth: 200 KHz (+/-)
Maximum power: 4000 watts PEP
Length:20 meters
Working principle : LC matching network
Materials:Stainless steel,
Enclosure: Polycarbonate, Ip67
Silver Plated SO239 socket.
Hard copper silver plated Antenna litze
End Insulator: Polycarbonate UV resistant

Rob en Ron alvast bedankt dat jullie dit mogelijk maken.

Link staat hier op de site voor de amateurs die meer willen weten over de Hy end Fed
